Diagnóstico confiable de rayos X

Agfa-Gevaert HealthCare GmbH es un fabricante líder de sistemas informáticos y de imágenes para establecimientos de salud. Se especializa en radiografía digital. La línea de productos de la compañía incluye discos ópticos, en los cuales el radiólogo captura los rayos X. En Peissenberg, Alemania, la compañía fabrica los portadores de los discos ópticos, que guardan las imágenes de rayos X.

El desafío: planitud absoluta

Uno de los mayores desafíos en la fabricación de discos ópticos para fotografía digital de rayos X es su planeidad. Los discos deben ser perfectamente planos para garantizar que puedan entregar imágenes confiables y detalladas. Después de todo: las áreas borrosas en la imagen dificultan el diagnóstico. En el peor de los casos, los médicos podrían pasar por alto las fracturas y los tumores.

El problema: el material se deforma durante el proceso de fabricación, lo que conduce a curvaturas que son invisibles a simple vista, pero que, sin embargo, tienen un efecto significativo en las imágenes.


12 news - december .jpg

Solución: escáner óptico de línea láser

Agfa utiliza primero un palpador óptico de un solo punto para garantizar la planitud de los discos ópticos. A los 45 minutos, un ciclo de medición lleva mucho tiempo. Además, el palpador hace que el disco vibre, lo que hace que el proceso de medición no sea confiable.

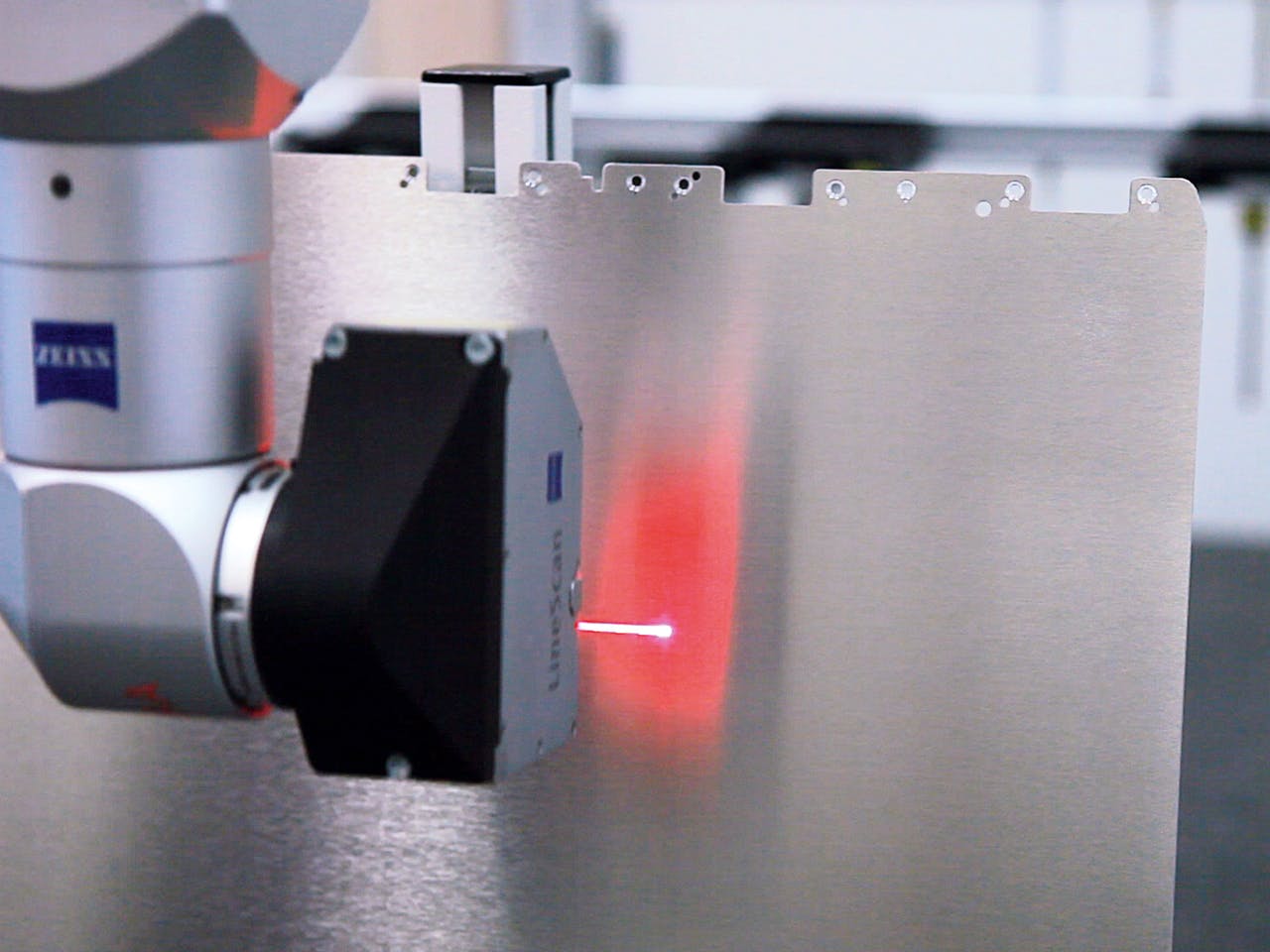

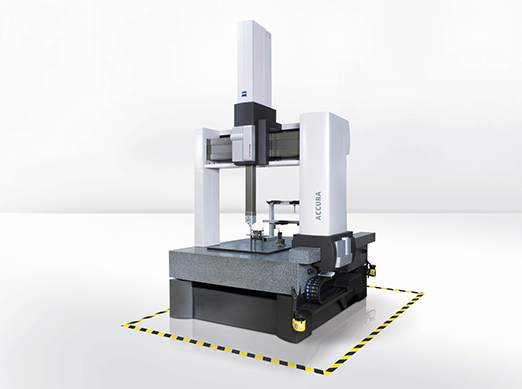

Agfa ha estado utilizando una máquina de medición tipo puente ACCURA con el escáner de línea láser "LineScan". El sensor escanea el disco en 16 rutas y genera 1,470 puntos de imagen definidos con precisión en el disco en solo tres minutos. El software CALYPSO los muestra con un aumento de 100x para que la curvatura sea visible a simple vista. Gracias a la medición sin contacto, los discos ópticos sensibles no se deforman ni se dañan. Al mismo tiempo, Agfa recibe información sobre la pieza.


12 news - december .jpg

Beneficio para el cliente: tiempo de medición reducido al 10 por ciento

Con LineScan, Agfa ha podido reducir el tiempo necesario para una medición en más del 90 por ciento. Ahora son solo alrededor de tres minutos para cada disco. Como resultado, la compañía puede inspeccionar cada uno de los 30,000 discos producidos cada año. "Como fabricante de productos médicos, debemos poder proporcionar información completa y verificarla para cada pieza de trabajo. Por lo tanto, documentamos cada inspección de calidad en cada paso de la producción", dice Maximilian Fischer, Gerente de Producción de Chapa Metálica en Agfa.

12 news - december .jpg
